B3.02 — Thi Công KNX Bus
Section titled “B3.02 — Thi Công KNX Bus”Cáp Bus KNX

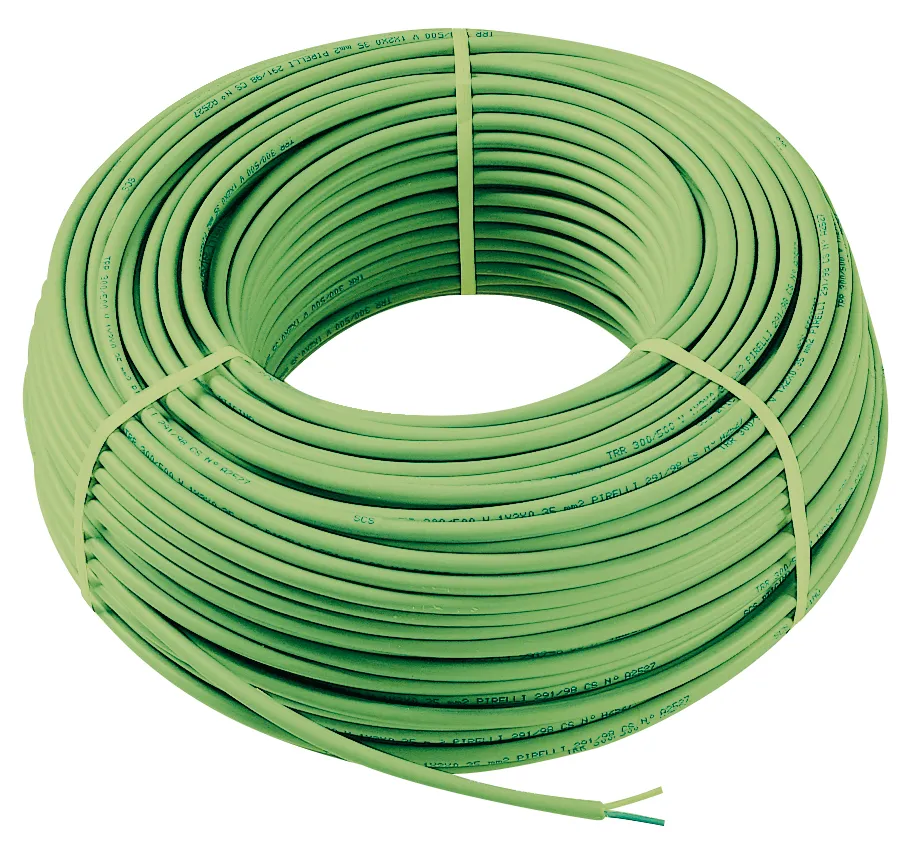

Section titled “Cáp Bus KNX”- LIYCY 2×2×0.8mm — 2 cặp dây xoắn, màu xanh lá.
- Tối đa 1000m tổng chiều dài mỗi line, 700m giữa 2 thiết bị xa nhất.
- Tối đa 64 thiết bị trên 1 line.
Topology
Section titled “Topology”KNX bus hỗ trợ: bus (tuyến), star (sao), tree (cây), hoặc kết hợp. Không hỗ trợ ring (vòng).
Quy tắc kéo cáp
Section titled “Quy tắc kéo cáp”- Tách khỏi cáp điện 220V — dùng ống luồn riêng.
- Nhãn dán 2 đầu:
KNX-[Area].[Line]-[From]-[To]. - Dự phòng 30-50cm tại mỗi đầu.
- Nối shield về GND tại 1 điểm.
Đấu nối Terminal
Section titled “Đấu nối Terminal”Bus cable có 2 dây chính: Đỏ (+) và Đen (-) — đấu đúng cực tại terminal thiết bị.
Checklist
Section titled “Checklist”- Cáp đúng loại LIYCY 2×2×0.8.
- Tách khỏi cáp điện.
- Nhãn dán 2 đầu.
- Đấu đúng cực (+/-).
- Tổng chiều dài ≤ 1000m.
- Nguồn bus đã lắp trên mỗi line.
